DE-5030 Аналоговый измеритель сопротивления заземления

Taut Band Movement made in Japan
Measurement method: 3-pole or simplify 2-pole earth resistance
Earth voltage measurement: max. AC30V
AUX. SPIKE OK light indication for 3-pole earth resistance measurement
Max. rated output current: 3mA
модель : DE-5030
Тестер сопротивления заземления - это электрическое оборудование, предназначенное для обеспечения безопасности и предотвращения нанесения вреда людям, имуществу или окружающей среде.

Тестер сопротивления заземления DER EE DE-5030, оснащенный механизмом натяжения ленты, измерением напряжения переменного тока, выбираемыми диапазонами сопротивления заземления от 0 до 12 Ом, от 0 до 120 Ом и от 0 до 1200 Ом, представляет собой надежный инструмент, обеспечивающий точность и простоту использования. Используйте способ проверки заземления.
  • Earth resistance range：0~12Ω / 0~120Ω / 0~1200Ω
  • Normal operation conditions：Battery voltage：in range of "BATT.GOOD"
  • Earth voltage measurement：max. AC 30V
  • Output current：3mA
  • Response time：within 1 sec.
  • Insulation resistance：min. 100MΩ / DC1000V between input terminals and case
  • Withstand voltage：AC3700V (50 / 60Hz) for 1 min. between input terminals and case
  • Battery Check
  • Battery：AA 1.5V x 4
  • Safety standard：IEC 61010-1 CAT.III 300V ,  IEC 61557,  IEC61010-031


  Measurement Ranges：


23°C ± 5°C max. 80%R.H

Measurement Function

Range

Resolution

Accuracy (F.S.=full scale)

Measuring Output Current

Earth Voltage

0~30V AC

(50/60Hz)

0.5V

±3.0% F.S.

──

Earth

Resistance

×100

0~ 1200Ω

20Ω


±3.0% F.S.
(Aux. earth resistance is 100Ω ±5%)
(earth voltage is below 10V )


3mA AC approx.

×10

0~ 120Ω

2Ω

2mA AC approx.

×1

0~ 12Ω

0.2Ω

1mA AC approx.



  TEMP./Humidity：

  • Operation：0°C~ 40°C(32℉~104℉)/<85% R.H.(no condensation)
  • Storage：-20°C~ 60°C(-4℉~140℉)/<75%R.H.(no condensation)



  Dimension & Weight：

  • 162(L)x112(W)x50(H)mm
  • Approx.400g (Excluding battery)

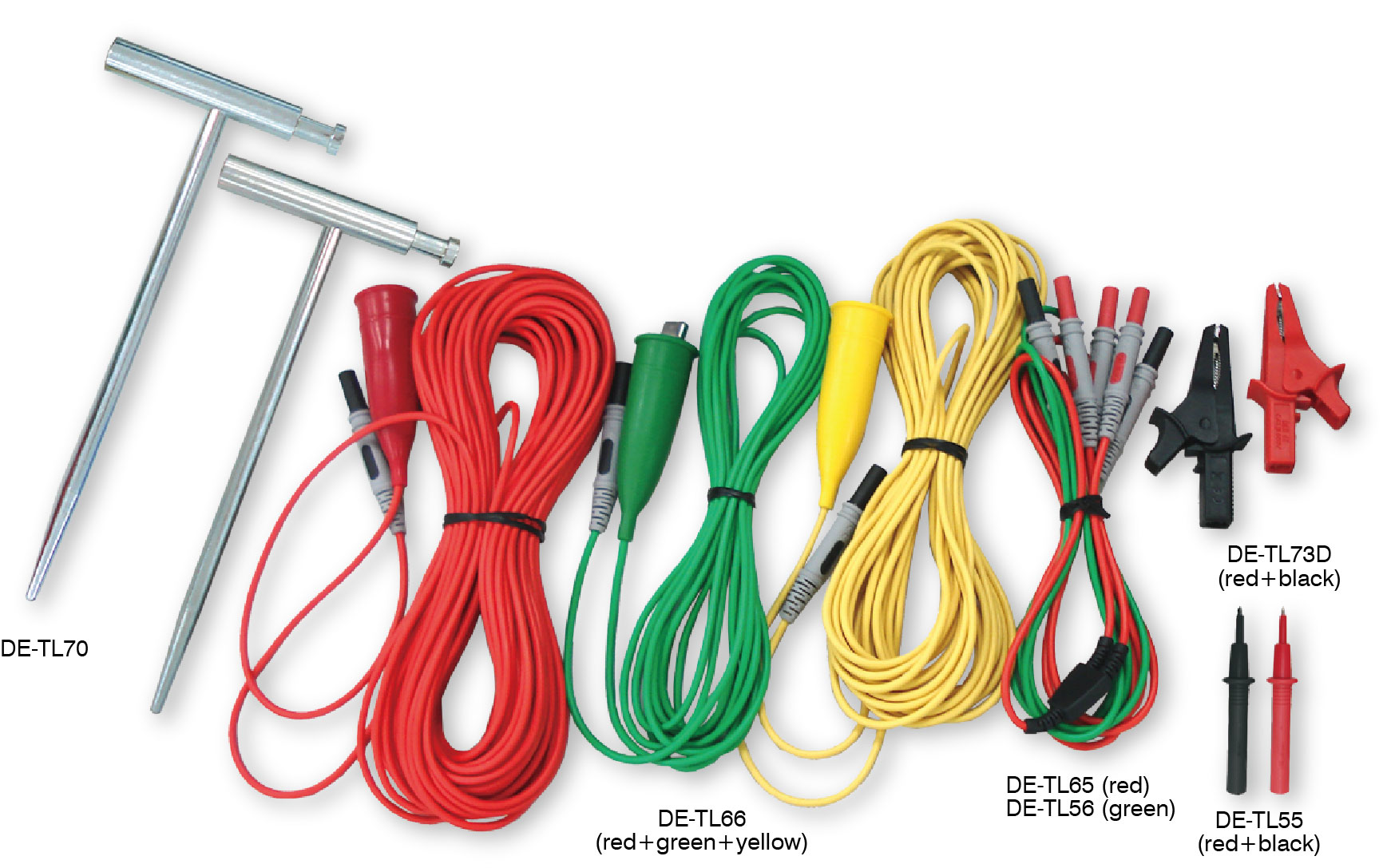

  Accessories：

  • Typical test lead set(DE-TL66)
Test lead (red) 20M x 1
Test lead (yellow) 10M x 1
Test lead (green) 5M x 1

  • T type aux. spike (DE-TL70) x 2
  • Simplified test lead (red) (DE-TL65) x 1
  • Simplified test lead (green) (DE-TL56) x 1
  • Test probe-red/black (DE-TL55) x 1 set
  • Alligator clip-red/black (DE-TL73D) x 1 set
  • Instruction manual x 1
  • Battery AA 1.5V  x 4
  • Hard tool case x 1


  • Multiple range for selection (x 1, x 10, x 100)
  • Max. resistance 1200Ω
  • Overload protection
  • Measurement option：precise 3-pole or simple 2-ploe
  • TAUT BAND movement
  • Lighting function for reading at dim spots (turn off in 40 sec. automatically)
  • Low battery indication
